Linha TFI · Purificadores termovácuo

Transformador confiável começa pelo óleo.

Remoção de água dissolvida, gases e partículas do óleo isolante, com mais confiabilidade elétrica e mais vida útil dos transformadores.

  • 500 a 6000 L/hVazão, em cinco portes
  • Em campoAtendimento técnico
  • BrasilFabricação própria

Empresas atendidas pela Termofiltro

CPFL EnergiaEnergisaAES EletropauloValeSuzanoVotorantimMD PapéisLubrinSIL

01 Modelos

Conheça a linha TFI.

Filtragem, desumidificação e desgaseificação de óleo isolante em transformadores e reatores.

TFI-500 da Termofiltro, foto do equipamento
Purificador termovácuo linha TFI

TFI-500

O porte de entrada da linha, com câmara de vácuo horizontal. Filtra, desumidifica e desgaseifica o óleo isolante.

  • 500 L/hVazão
  • 10,45 kWPotência
  • HorizontalCâmara de vácuo
Pedir orçamento do TFI-500

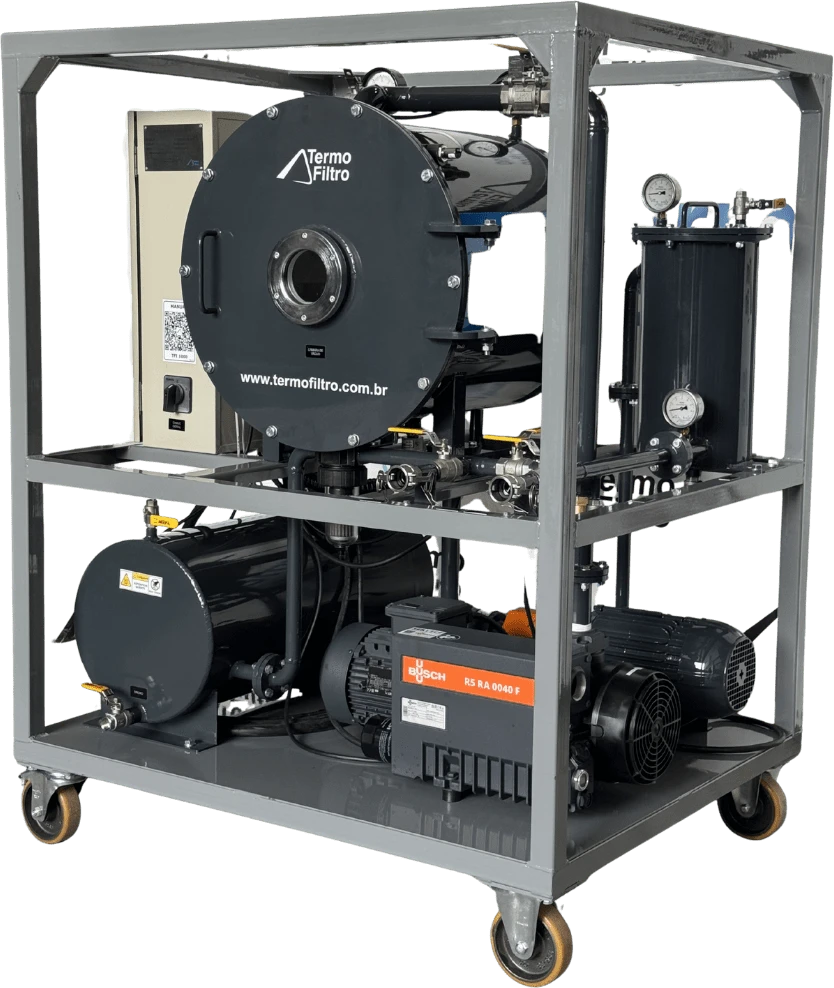

TFI-1000 da Termofiltro, foto do equipamento
Purificador termovácuo linha TFI

TFI-1000

O dobro da vazão do TFI-500. Câmara de vácuo horizontal, diferente do TFL 1000, que é vertical.

  • 1.000 L/hVazão
  • 20,45 kWPotência
  • HorizontalCâmara de vácuo
Pedir orçamento do TFI-1000

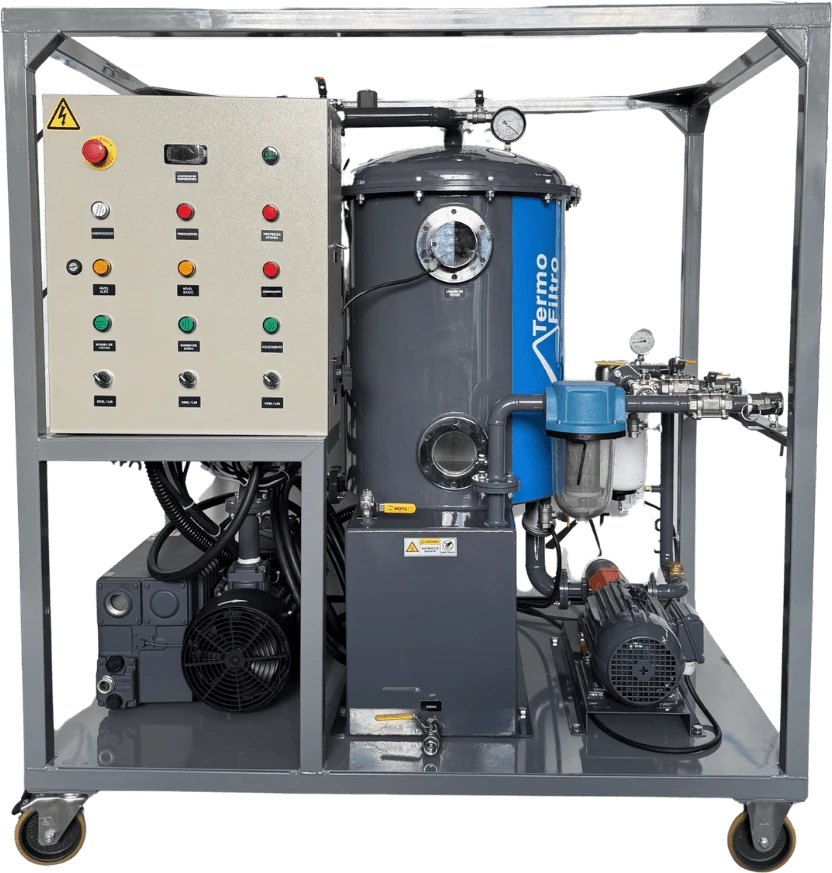

TFI-2000 da Termofiltro, foto do equipamento
Purificador termovácuo linha TFI

TFI-2000

Para subestações e conjuntos de transformadores com volume intermediário de óleo.

  • 2.000 L/hVazão
  • 27,75 kWPotência
  • VerticalCâmara de vácuo
Pedir orçamento do TFI-2000

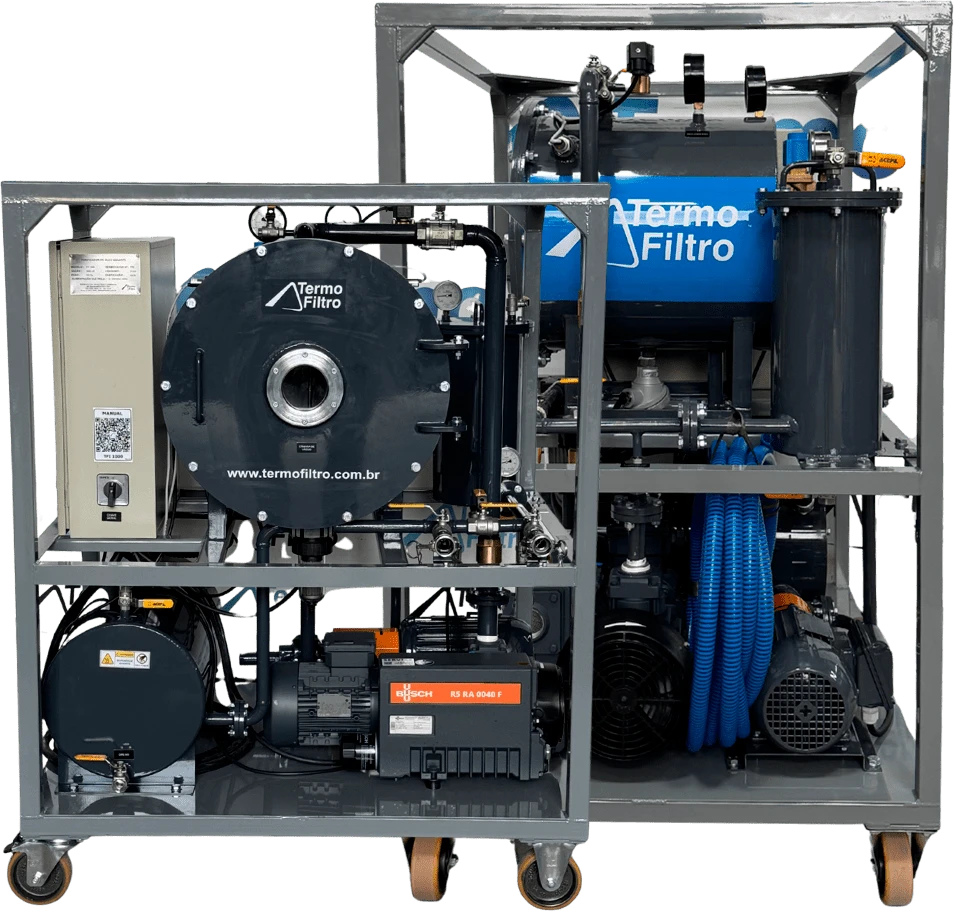

TFI-3000 da Termofiltro, foto do equipamento
Purificador termovácuo linha TFI

TFI-3000

Tratamento mais rápido para grandes volumes de óleo isolante.

  • 3.000 L/hVazão
  • 31,50 kWPotência
  • VerticalCâmara de vácuo
Pedir orçamento do TFI-3000

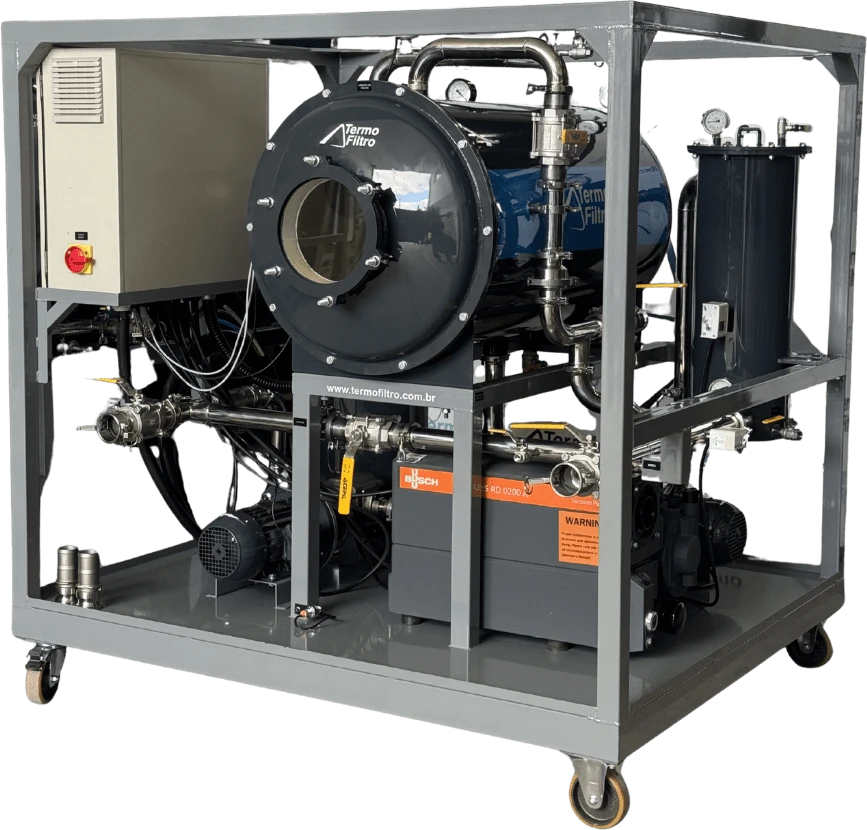

TFI-6000 da Termofiltro, foto do equipamento
Purificador termovácuo linha TFI

TFI-6000

O maior porte da linha, para grandes transformadores de potência e usinas.

  • 6.000 L/hVazão
  • 60 kWPotência
  • HorizontalCâmara de vácuo
Pedir orçamento do TFI-6000

02 Comparar

Compare os modelos de termovácuo para óleo isolante.

Os cinco modelos fazem o mesmo tratamento. Mudam a vazão, a potência e o porte.

TFI-500TFI-1000TFI-2000TFI-3000TFI-6000
Vazão nominal
500 L/h1.000 L/h2.000 L/h3.000 L/h6.000 L/h
Alimentação elétrica
220 ou 380 V, trifásica220, 380 ou 440 V, trifásica220, 380 ou 440 V, trifásica220, 380 ou 440 V, trifásica380 ou 440 V, trifásica
Potência total instalada
10,45 kW20,45 kW27,75 kW31,50 kW60 kW
Dimensões (C × L × A)
900 × 750 × 1.200 mm1.100 × 900 × 1.300 mm1.400 × 900 × 1.500 mm1.100 × 800 × 1.800 mm1.500 × 1.200 × 1.600 mm
Peso
200 kg330 kg370 kg380 kg650 kg

Igual em todos os modelos TFI

Aplicação
Tratamento de óleo mineral isolante utilizado em transformadores e reatores
Processos de tratamento
Desidratação, desgaseificação e filtragem
Contaminantes removidos
Água, gases e partículas
Grau de filtração
0,5 µm
Temperatura de trabalho
Até 60 °C
Vácuo de operação
Aprox. 1 Torr (1,3 mbar absoluto)

Versão PLUS

  • Medidor de umidade
  • Contador de partículas
  • CLP

Recursos da versão PLUS, conforme a configuração disponível para cada modelo.

A vazão efetiva e o resultado do tratamento dependem das condições do óleo e dos parâmetros de operação. Nossa equipe técnica indica o modelo adequado conforme o volume, a contaminação e o objetivo do tratamento.

Solicitar indicação do modelo ideal

03 Detalhes

Explore o equipamento, peça por peça.

Toque nos pontos da máquina para ver cada componente de perto. Fotos reais da nossa fábrica.

Purificador termovácuo TFI-1000 com os componentes numerados
  1. Câmara de vácuo, detalhe do Purificador termovácuo TFI-1000
    01

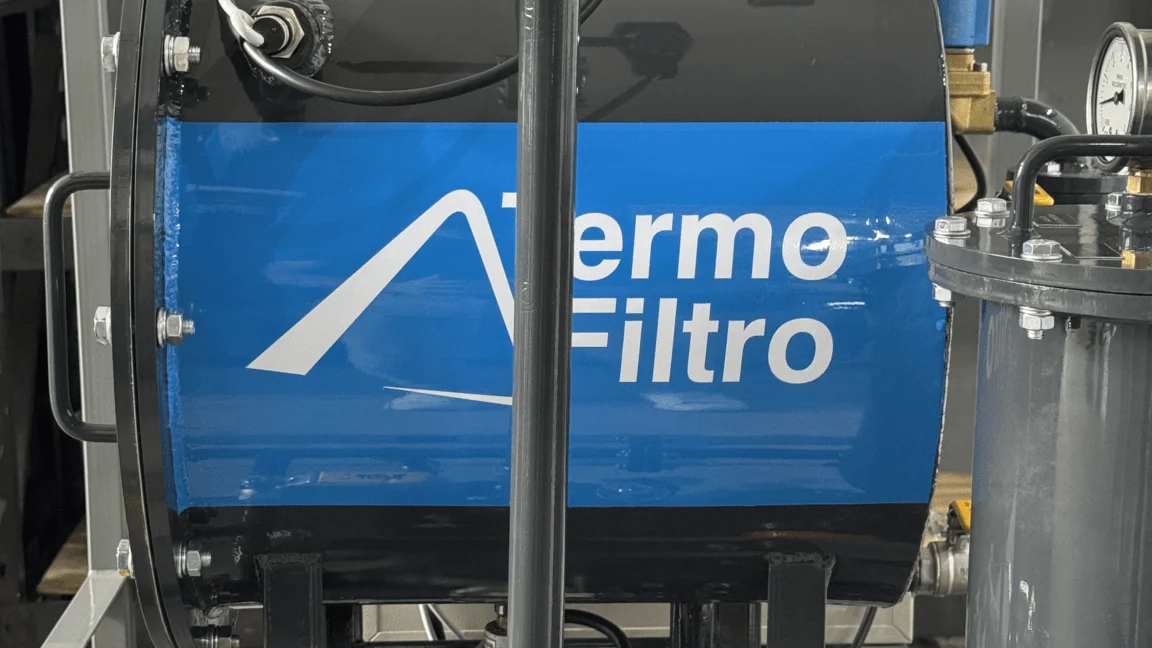

    Câmara de vácuo

    Aço carbono com pintura epóxi interna, resistente ao óleo quente. O visor permite acompanhar o tratamento.

  2. Filtro principal, detalhe do Purificador termovácuo TFI-1000
    02

    Filtro principal

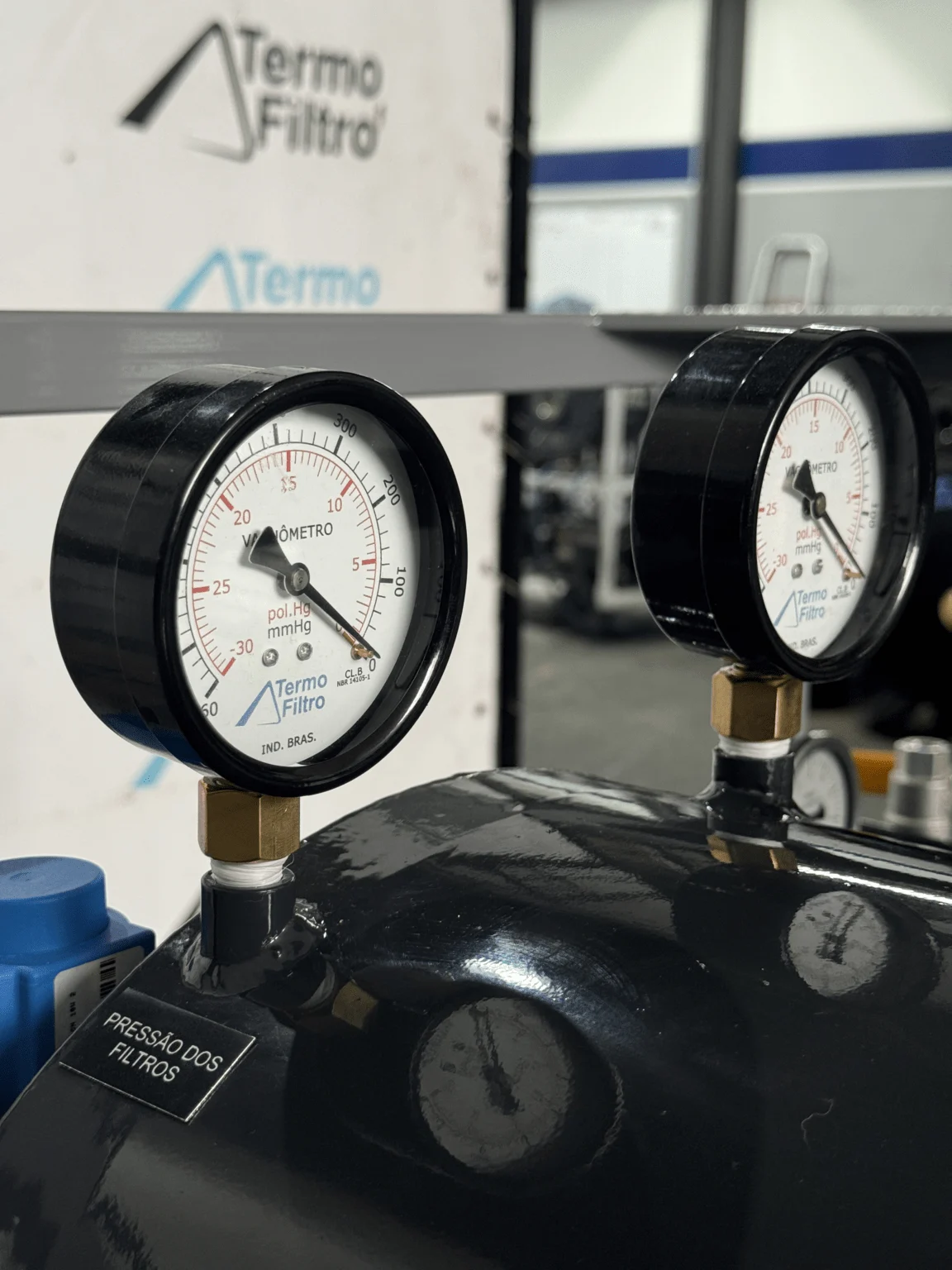

    Depois da câmara, o óleo passa pelo filtro de cartucho de 0,5 µm. O manômetro indica a saturação.

  3. Painel elétrico, detalhe do Purificador termovácuo TFI-1000
    03

    Painel elétrico

    Chave geral, termostato digital e supervisor de tensão trifásico, montados conforme a NR-10. O QR code leva ao manual.

  4. Pré-filtro, detalhe do Purificador termovácuo TFI-1000
    04

    Pré-filtro

    Tela metálica na entrada do óleo que retém as partículas maiores. Desmonta e limpa em poucos minutos.

  5. Entrada e saída do óleo, detalhe do Purificador termovácuo TFI-1000
    05

    Entrada e saída do óleo

    Válvulas esféricas de entrada, saída e by-pass, com engate rápido para as mangueiras.

  6. Bomba de vácuo, detalhe do Purificador termovácuo TFI-1000
    06

    Bomba de vácuo

    Palhetas rotativas refrigeradas a óleo, com vácuo final de 0,015 Torr.

  7. Base com rodízios, detalhe do Purificador termovácuo TFI-1000
    07

    Base com rodízios

    Estrutura em forma de gaiola, com olhais para içamento e rodízios para o trabalho em campo.

01 / 07

04 Por que tratar o óleo

Menos umidade no óleo, menos falha no transformador.

Purificador termovácuo TFI conectado a um transformador
  1. 01

    Remoção de umidade

    Remove água dissolvida, partículas e gases do óleo isolante, aumentando a confiabilidade elétrica.

  2. 02

    Mais vida útil do transformador

    Reduz o desgaste dos componentes e prolonga a vida útil do equipamento.

  3. 03

    Menos falha operacional

    Evita paradas inesperadas causadas por contaminação do óleo.

05 Processo

Como o óleo isolante é tratado

  1. 1

    Aquecimento controlado

    O óleo isolante é aquecido de forma controlada para liberar a umidade e os gases.

  2. 2

    Desumidificação a vácuo

    Na câmara de vácuo, a água dissolvida e os gases são retirados do óleo.

  3. 3

    Filtragem de partículas

    Os elementos filtrantes retêm as partículas sólidas em suspensão.

  4. 4

    Retorno ao transformador

    O óleo tratado volta ao transformador, com mais confiabilidade elétrica.

Linha de montagem na fábrica da Termofiltro

Projetado e montado na nossa fábrica, em São Paulo.

Selo Fabricado no BrasilSelo Fabricado no Brasil

06 Em operação

O equipamento funcionando

Vídeo do canal da Termofiltro.

Funcionamento Máquina Termovácuo

07 Dúvidas

Perguntas frequentes

Não achou a sua? A equipe técnica responde pelo formulário.

É um equipamento utilizado para remover água, gases e contaminantes do óleo isolante industrial.

Sim. O tratamento correto do óleo reduz desgastes internos e melhora a eficiência operacional.

Principalmente óleo isolante utilizado em transformadores e sistemas elétricos industriais.

Sim. Nossa equipe técnica realiza atendimento especializado diretamente na operação da empresa.

Sim. Atendemos empresas em diversas regiões com suporte técnico especializado.

Os modelos mudam a vazão de tratamento, de 500 a 6000 litros por hora. Nossa equipe técnica indica o porte conforme o volume de óleo do transformador.

Basta preencher o formulário desta página. Nossa equipe técnica analisa sua aplicação e indica o modelo TFI mais adequado.

08 Orçamento

Peça um orçamento da linha TFI

Preencha o formulário e nossa equipe técnica entra em contato para entender sua necessidade e apresentar a melhor solução.

  • Quem responde é a equipe técnica
  • Indicação do modelo conforme a sua aplicação
  • Atendimento em campo em diversas regiões
